手持便攜式激光遙感甲烷檢測儀
簡要描述：手持式遠程甲烷遙測儀采用TDLAS（激光光譜）技術，通過甲烷氣體對特定波長激光的吸收，定量測量目標區域內的甲烷氣體濃度，快速對區域內的甲烷氣體濃度進行監測。手持儀可由巡檢人員隨身攜帶，靈活動態的對巡檢區域內的甲烷濃度進行檢測。 遙感激光甲烷遙測儀在性能指標方面國際領先，因為在作用距離、探測靈敏度、續航能力等方面的明顯優勢，使得其適合于石油和天然氣等大型工業場景中的甲烷泄漏的巡查。
產品型號： JK40-CH4-RS- 廠商性質：
- 更新時間：2024-08-23
- 訪 問 量：141
手持便攜式激光遙感甲烷檢測儀
JK40-CH4-RS
1 概述
手持式遠程甲烷遙測儀采用TDLAS（激光光譜）技術，通過甲烷氣體對特定波長激光的吸收，定量測量目標區域內的甲烷氣體濃度，快速對區域內的甲烷氣體濃度進行監測。手持儀可由巡檢人員隨身攜帶，靈活動態的對巡檢區域內的甲烷濃度進行檢測。
遙感激光甲烷遙測儀在性能指標方面國際領先，因為在作用距離、探測靈敏度、續航能力等方面的明顯優勢，使得其適合于石油和天然氣等大型工業場景中的甲烷泄漏的巡查。
1.1 產品規格及型號
本產品型號組成：JK40-CH4-RS
n 本產品的運行不會產生有害的干擾。
n 本產品的運行一定程度上不受外部干擾，甚至是不良干擾的影響。
本產品是一款基于激光吸收光譜技術的便攜類設備，可實現對天然氣濃度的非接觸式測量。常應用于天然氣場站、城市燃?xì)庋矙z、燃?xì)庑孤z測等場合。
本產品執行標準為：
n GB3836.1-2021《爆炸性環境 第1部分：設備 通用要求》
n GB3836.4-2021《爆炸性環境 第4部分：由本質安全型“i”保護的設備》
1.1 產品規格及型號
本產品型號組成：JK40-CH4-RS
編碼 | 顏色 |
|
8302004 | 黑色外殼，黑色按鍵 |
|
8302004-01 | 黃色外殼，紅色按鍵 |
|
1.2 產品特點
n 輕量化設計 采用小巧簡約的結構設計，簡化產品尺寸和重量，可放入口袋的探測儀。
n 波長鎖頻 內部集成波長鎖相器件，可保證設備長期穩定運行。
1.3 使用環境條件
大氣壓力：（70～116）kPa
環境溫度：（-20～+50）℃
相對濕度：≤95 %RH （+25℃）
1.4 對環境的影響
n 本產品的運行不會產生有害的干擾。
n 本產品的運行一定程度上不受外部干擾，甚至是不良干擾的影響。
2 結構特性與工作原理
2.1 產品構成
如圖2-1所示。

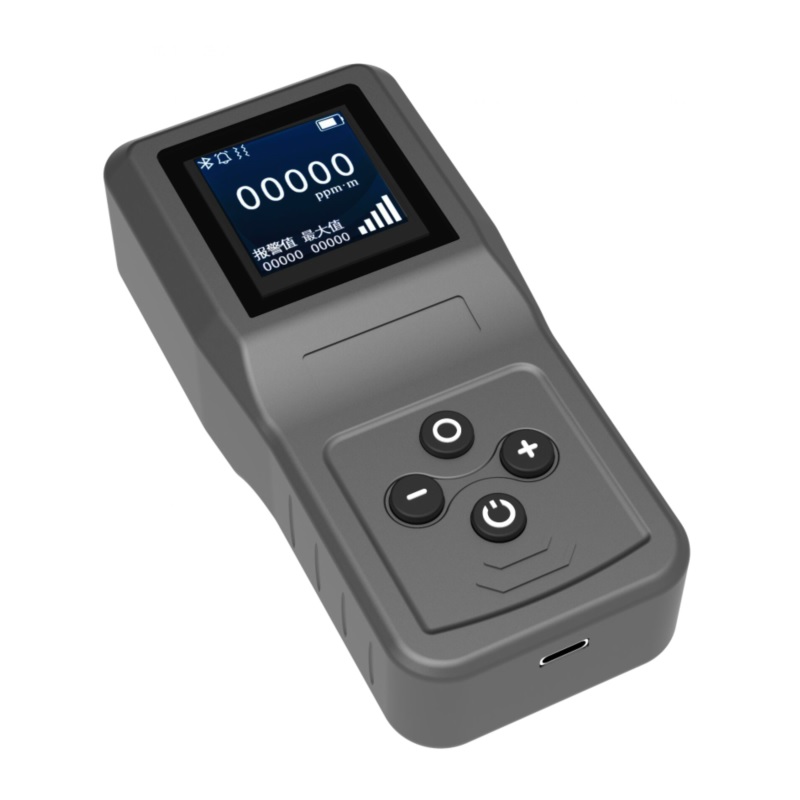

圖2-1 產品構成示意圖
2.2 工作原理
本產品的工作原理是：儀器工作時，對外發射特定波長范圍（被測氣體不同，中心波長也不相同）的探測激光，該探測激光遇到反射物（如地面、閥門、管道、墻面等）后發生漫反射，部分激光返回到儀器的探測單元。在光束路徑內，如果有被測氣體泄漏形成的氣團，該氣團將對探測激光產生吸收，未被吸收的光量與被吸收光量的比值與氣團的濃度成函數比例關系，通過計算該比值反推出氣團的濃度。如圖2-2所示。
圖2-2 工作原理示意圖
注意：
n 本產品的檢測值是光束路徑內被測氣體的總體濃度，單位為ppm·m，即氣體濃度和氣團大小的乘積。
n 反射物的材質及角度會影響返回的光量，進而會影響到檢測值的大小。
n 本產品與反射物之間的距離會影響返回的光量，進而會影響到檢測值的大小。
n 天氣因素（如風力、雨雪等）會影響返回的光量，進而會影響到檢測值的大小。
3 主要性能與技術指標
3.1 機械指標
外殼材質 | ABS |
設備接口 | USB-Type-C |
3.2 電氣指標
輸入電壓 | DC 3.7V |
3.3 主要檢測性能指標
檢測氣體 | 甲烷（CH4） |
檢測原理 | 激光吸收光譜 |
探測激光功率 | ≤15mW |
探測激光安全 | Ⅰ類激光，人眼安全 |
檢測距離 | （0～50）m |
檢測范圍 | （0～50000） ppm·m |
檢測誤差 | ±5%以內 |
靈敏度 | 5 ppm·m |
響應時間 | ≤0.1s |
3.4 尺寸與重量
3.4.1 產品尺寸

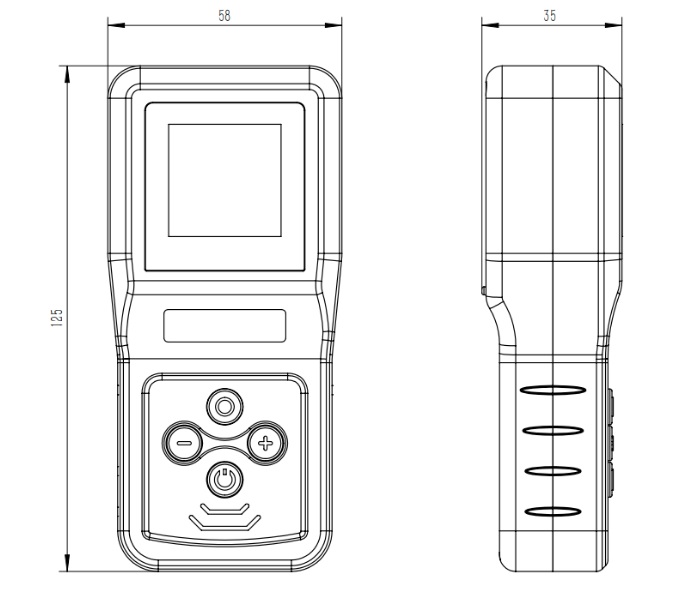

產品尺寸如圖3-1所示。
圖3-1 產品尺寸圖
3.4.2 產品重量
單位重量：0.25kg（凈重）
運輸重量：1.0kg（毛重）
4 開箱
開箱前請檢查包裝的完整性。
開箱后，請按表4-1的內容進行檢查及確認。
表4-1 開箱內容檢查表
名稱及規格 | 數量及單位 | 備注 |
微型激光智能氣體遙測儀 | 1臺 |
|
產品合格證 | 1份 |
|
充電頭 | 1個 |
|
充電線 | 1根 |
|
應用場景：
